Бойлер самодельный из газовых баллонов

Оглавление: [скрыть]

  • Самодельный бойлер из газового баллона
  • Солнечный водонагреватель
  • Водонагреватель из бутылок ПЭТ
  • Водяные нагреватели из полипропиленовых садовых шлангов

Проблема горячей воды на загородном участке весьма актуальна: после жаркого дня летом всегда хочется принять душ. Решить задачу организации горячего водоснабжения можно по-разному. Самый распространенный путь – подключение покупного бойлера к газу или электричеству. Но многих останавливает немалая стоимость самого водонагревателя. Если подключать к газу (при условии его наличия), то придется вызывать работников газового хозяйства, а тоже дополнительные затраты. Поэтому немалая часть людей предпочитает пользоваться самодельными бойлерами. Тем более, чтобы знать, как сделать накопительный водонагреватель своими руками, особой подготовки не требуется. В основном «конструкторы» идут двумя путями: изготавливают самодельные бойлеры с использованием электрических ТЭНов либо такого источника, как солнечная энергия. Для первого способа нужно электричество, второй в нем не нуждается.

Конструкция водонагревателя из каморы колеса

Конструкция водонагревателя из каморы колеса: 1 – душевая сетка, 2 – расходный кран, 3 – смеситель, 4 – штуцера, 5 – заплата-прокладка, 6 – камера.

Самодельный бойлер из газового баллона

Есть вариант, как сделать своими руками накопительный водонагреватель из отслужившего 50-литрового газового баллона. Можно использовать и новый. При покупке спросите изделие без крана: он все равно не нужен, да и баллон обойдется дешевле. Помимо этого, понадобятся:

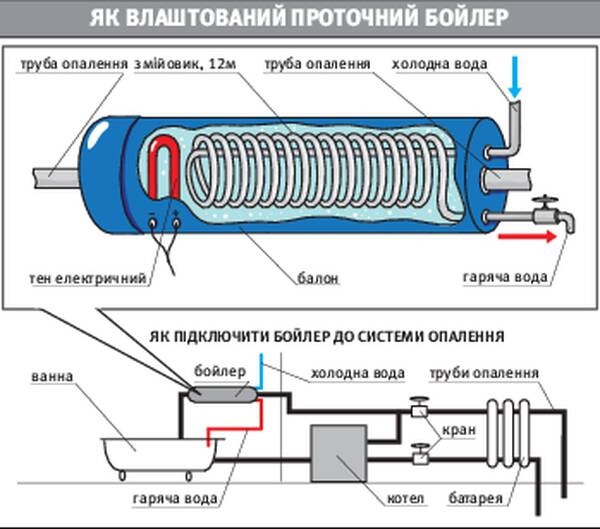

Схема установки самодельного проточного водонагревателя

Схема установки самодельного проточного водонагревателя.

  • электрическая или газовая сварка (автоген);
  • ТЭН;
  • гайка на 32 мм (чтобы вкрутить ТЭН);
  • сгонная резьба на 32 мм (или отрезок трубы с нарезанной резьбой);
  • кусок трубы с нарезанной с одного конца резьбой.

Первоочередная задача – устранение запаха пропана. Для решения этой проблемы придется разрезать баллон сваркой, очистить поверхность изнутри металлической щеткой, покрасить краской и снова заварить. Иные способы эффекта не дают. На место, где должен стоять кран, нужно приварить гайку под ТЭН, а чтобы ее не «повело» в ходе приваривания, вверните туда кусок трубы со сгонной резьбой.

Остается приварить к обоим торцам баллона по отрезку полдюймовой трубы. В одну будет подаваться холодная вода, через вторую – выходить нагретая. Оба отрезка трубы необходимо снабдить шаровыми кранами. В результате получится накопительный водонагреватель на 50 л, сделанный своими руками. Скорость нагревания зависит от мощности ТЭНа. В данном случае достаточно 1,2-1,5 кВт.

Вернуться бойлер самодельный из газовых баллонов к оглавлению

Солнечный водонагреватель

Гидравлическая схема солнечного водонагревателя

Гидравлическая схема солнечного водонагревателя.

Это один из наиболее распространенных способов получения горячей воды летом за городом. Нагревательная установка несложна в изготовлении, ее можно вполне сделать своими руками. Затраты минимальны, и если сравнивать с электрическим методом нагрева воды, то вложенные средства окупятся за пару-тройку сезонов. Для изготовления солнечного нагревателя понадобятся:

  • накопительный бак (любая емкость в 100-200 или больше литров);
  • трубы ПВХ для подведения воды к летнему душу и наполнения емкости;
  • запорная арматура (шаровые краны);
  • материал для изготовления каркаса под накопительный резервуар (деревянные бруски не менее 50х50 мм или стальные уголки от 20 мм).

Сначала нужно выбрать подходящее место для расположения резервуара. Это должна быть сторона, на которую постоянно светит солнце. Желательно, чтобы место было защищено от ветров. Лучше всего использовать емкость из полиэтилена: она нетяжелая, не поддается ржавчине и поэтому долговечна. Смонтировать накопительный бак можно на крыше подсобного строения или соорудить своими руками специальное сооружение в виде каркаса. Чаще всего бак просто устанавливают на крышу летней душевой кабины.

Чтобы процесс нагревания был более эффективным, накопительный резервуар желательно покрасить в черный цвет, а с той стороны, откуда постоянно дует ветер, установить защитный экран из досок, закрытых внутри светоотражающим материалом (фольгой, например). Тогда отражаемые солнечные лучи будут попадать обратно на водонагреватель, усиливая нагрев. В жаркий день к вечеру вода в 200-литровой емкости прогреется до 40-45°С.

Вернуться к оглавлению

Водонагреватель из бутылок ПЭТ

Оригинальная система, позволяющая нагревать воду с использованием пластиковых бутылок 1,5-2 литра емкостью. Для сооружения конструкции понадобится совсем немного материала, саму систему можно за день сделать своими руками. Чтобы успешно соорудить солнечный водонагреватель, понадобятся:

Схема водонагревателя из бутылок ПЭТ

Схема водонагревателя из бутылок ПЭТ.

  • бутылки ПЭТ (число зависит от желаемой емкости накопительного резервуара);
  • герметик (подойдет недорогой);
  • трубы ПВХ;
  • шаровые краны (от 2-х штук);
  • дрель.

Сначала нужно смастерить накопительный «резервуар». Для этого нужно одну бутылку вставить в другую через донышко, в котором необходимо просверлить отверстие, по диаметру равное размерам горлышка бутылки. Чтобы попасть точно по центру, сначала просверлите отверстие в 4-6 мм, а уже потом основное. Можно использовать сверло в виде коронки.

Далее нужно вставить одну бутылку в другую и место соединения обработать герметиком. Таким образом можно соорудить одну «батарею» в 10 бутылок. Число батарей может быть любым. На дальнейшем этапе расположите бутылку в подходящем месте (например, они идеально укладываются в волны шифера) и присоедините их к проложенной пластиковой трубе, закрепленной перпендикулярно по отношению к любой «батарее». Подсоедините краны на входе, выходе – и система готова! Уклон поверхности может быть совсем небольшим, достаточно и 10°. Для создания водонагревателя в 200 л (это примерно 2 кВт мощности) нужна площадь приблизительно в 3 кв. м.

Вернуться к оглавлению

Водяные нагреватели из полипропиленовых садовых шлангов

Устройство водяного нагревателя из полипропиленовых садовых шлангов

Устройство водяного нагревателя из полипропиленовых садовых шлангов.

Это тоже теплообменники, относящиеся к категории недорогих солнечных нагревателей, которые можно сделать своими руками. Для этого достаточно расположить обычный садовый шланг в виде спирали. Скрученная спираль должна находиться на любой подложке. Важно лишь, чтобы она было окрашена в черный цвет. Всю «систему» необходимо поместить в черный ящик, закрытый обычным стеклом.

Принцип действия подобного водонагревателя несложен: солнечные лучи, имеющие коротковолновый спектр излучения, беспрепятственно проходят сквозь стекло и нагревают шланг с водой. Последний излучает длинные волны, которые не могут пройти сквозь стекло и поэтому отражаются от него. Наилучший угол установки водонагревательной системы – 35° (осенью или весной его лучше увеличить до 40°).

Если рядом со спиралью расположить накопительный резервуар, то появится возможность накапливать нагретую воду и использовать большее ее количество.

Для справки: 1 м шланга при диаметре в 25 мм и температуре воздуха 25°С выдает 3 л воды, нагретой до 45°С.

На это уходит около 8-ми часов. Материал изготовления шланга – резина или ПВХ (второй вариант предпочтительнее), толщина стенок – от 2,5 мм, что предотвратит перегибание, да и тепло будет держаться дольше.

Любая водонагревательная система, работающая от солнца, наилучший результат дает в регионах с теплым климатом. Там, где большинство дней пасмурные, результат будет хуже, однако все равно имеет смысл рассматривать такую вспомогательную систему нагрева воды как дополнение к основной с использованием газа, электричества либо иного источника энергии.
